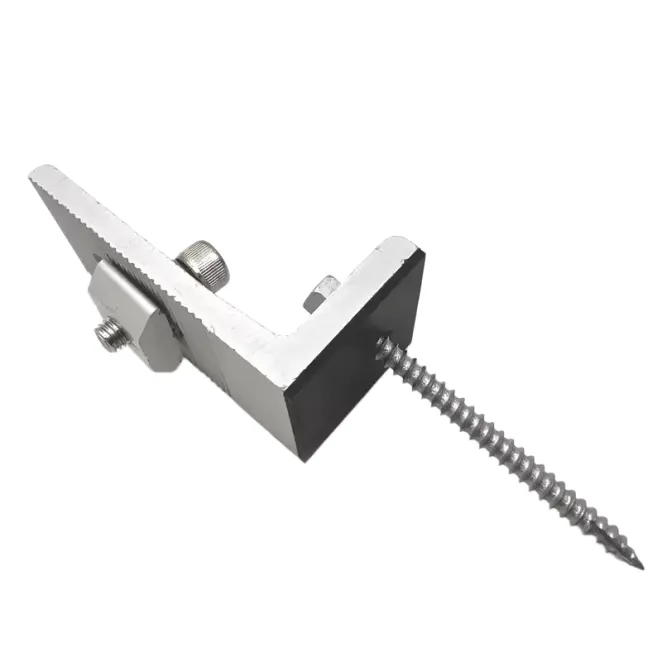

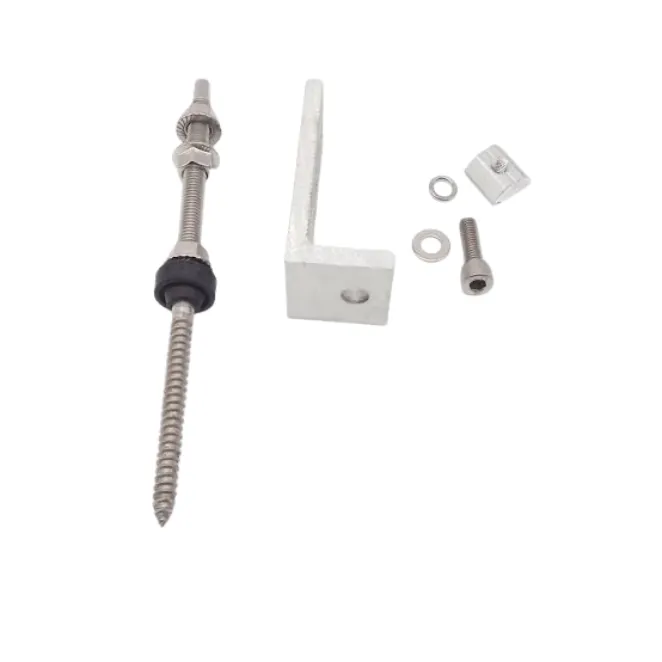

Eguzki Muntaketa L-Oina

Urteak daramatzagu eguzkia muntatzeko negozioan, eta hemen Xiamen Honor Energy-n. Eguzki Muntatzeko L-Oinaren gainazala anodizazioarekin tratatzen da, oxidazioaren erresistentzia eta kanpoko iraunkortasuna hobetzeko. L itxurako egitura trinkoarekin, PV L oinak eguzki-errailen eta euskarri-egituren arteko konexio egonkorra eskaintzen du. Eguzki muntatzeko errail arruntekin bateragarria da, 41 × 41 mm eta 41 × 62 mm-ko profilekin, eta asko erabiltzen da metalezko teilatu-sistemetan, hormigoizko teilatu-instalazioetan eta lurrean muntatutako eguzki-egituretan.

Eguzki Muntaketa L Oinaren Egitura

PV L oina errail fotovoltaikoak euskarri-egiturekin lotzeko eguzki-muntatzeko sistemetan erabiltzen den angelu zuzeneko euskarria da. Karga mekanikoak eguzki-moduluetatik eta errailetatik estalkira edo zimenduetara transferitzen ditu.

Karga-bide tipikoa hau da:

Eguzki Modulua → Trenbidea → L Oina → Teilatuaren Egitura / Fundazioa

Oinarri horizontala euskarri-azalera finkatzen da, eta sekzio bertikala eguzki-errailarekin lotzen da torlojuen bidez. Diseinu zirrikituari esker, kokapen-doikuntza doitzea ahalbidetzen du instalazioan, trenbideen lerrokatzea eta teilatuaren baldintza desberdinekin bateragarritasuna hobetuz.

Material eta gainazaleko tratamendua

6005-T5 Aluminio Aleazioa

Eguzki-muntatzeko L oinak batez ere 6005-T5 aluminiozko aleazioz fabrikatzen dira, eta horrek indarra, diseinu arina eta korrosioarekiko erresistentzia oreka eskaintzen ditu.

Gainazal anodizatuak oxido geruza babesgarria osatzen du, hezetasunaren, oxidazioaren eta kanpoko ingurumen-esposizioaren aurkako erresistentzia hobetzen duena. Kostaldeko edo oso korrosiboko inguruneetan aplikazioetarako, altzairu herdoilgaitzezko alternatibak hauta daitezke proiektuaren eskakizunen arabera.

Produktuaren Ezaugarriak

Konexio erregulagarria diseinua

Zirrikitu integratuaren diseinuak L oinaren eta eguzki errailaren artean kokatzea malgua ahalbidetzen du, muntaketa-egitura ezberdinetan lerrokatzea mantentzen laguntzen du.

Aluminiozko eraikuntza arina

Aluminiozko aleazio egiturak osagaien pisua murrizten du muntaketa fotovoltaikoko aplikazioetarako beharrezkoa den erresistentzia mekanikoa mantentzen duen bitartean. Horrek eskala handiko eguzki-proiektuetarako egokia da, non osagaien pisua eta instalazioaren eraginkortasuna kontuan garrantzitsuak diren.

Trenbideen bateragarritasuna

Eguzki-muntatzeko L oinak bateragarriak dira normalean erabiltzen diren PV trenbide-profilekin, besteak beste:

· 41×41 mm-ko aluminiozko errailak

· 41×62 mm-ko aluminiozko errailak

· Pertsonalizatutako trenbide-sistemak

Errendimenduaren Ezaugarriak

Egiturazko Karga Euskarria

Eguzki-muntatzeko L oin baten karga-errendimendua materialaren kalifikazioaren, lodieraren, neurrien, finkatzeko metodoaren eta sistemaren diseinuaren araberakoa da.

L oinak erabiltzen dituzten fotovoltaiko muntaketa sistema tipikoak 60 m/s-ko haize-abiadura eta elur-karga 1,4-1,5 kN/m² inguruko aplikazioetarako diseinatuta daude. Benetako errendimendua proiektuaren egitura-kalkuluen eta ingurumen-baldintzen araberakoa da.

Korrosioarekiko Erresistentzia

Aluminio anodizatuaren eta altzairu herdoilgaitzezko finkagailuen konbinazioak korrosioarekiko erresistentzia eskaintzen du epe luzerako kanpoko aplikazio fotovoltaikoetarako. Materialen hautapen egokiak ingurumen-esposizioak eta metalen bateragarritasun arazoek eragindako korrosio-arriskuak murrizten laguntzen du.

Fabrikazio-prozesua

Eguzki muntaketa L oinak estanpazioa, estrusioa prozesatzea eta CNC mekanizazioa barne prozesuen bidez fabrikatzen dira.

Bolumen handiko ekoizpen estandarra egiteko, estanpazioak dimentsio koherenteak eta fabrikazio eraginkorra eskaintzen ditu. CNC mekanizazioa diseinu pertsonalizatuetarako, dimentsio berezietarako eta bolumen baxuko eskakizunetarako erabiltzen da.

Fabrikazio-kalitatea honako hauetan oinarritzen da:

· Dimentsio-zehaztasuna

· Slot eta zuloen zehaztasuna

· Azaleko tratamenduaren koherentzia

· Egiturazko osotasuna

Anodizazio-prozesuak aluminiozko osagaien gainazaleko errendimendua hobetzen du, gogortasuna, korrosioarekiko erresistentzia eta eguraldiarekiko erresistentzia hobetuz.

Aplikazioak

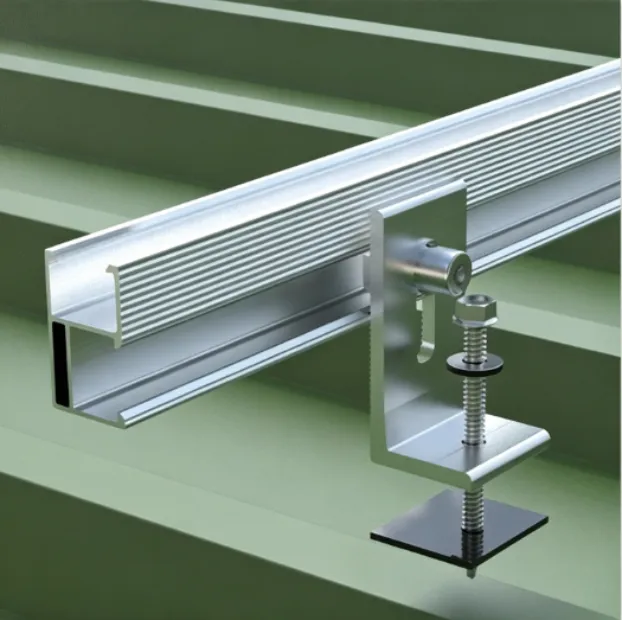

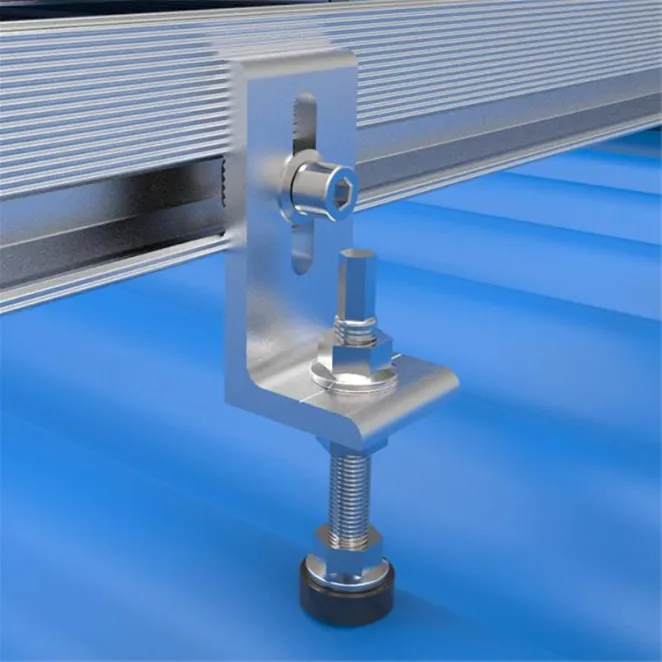

Metal Teilatu Eguzki Sistemak

Eguzki-muntaketa L oinak oso erabiliak dira teilatu trapezoidalen eta korrugatuetan. Haien egitura trinkoari esker, fotovoltaiko errailak zuzenean konekta daitezke teilatuaren euskarri-egituretara, lokailu egokiak erabiliz.

Zutik josturako teilatu-sistemak

Jostura zutikako teilatuetarako, L oinak teilatuko besarketekin konbina daitezke trenbide-konexioa eskaintzeko, teilatuaren gainazalean zuzenean sartu gabe.

Hormigoizko Teilatu Sistemak

Hormigoizko teilatuetan, L oinak muntatzeko oinarri edo aingura egokiekin instala daitezke PV errailak konektatzeko eta eguzki-moduluei eusteko.

Lurrean muntatutako eguzki-egiturak

Eguzki-muntaketa L-Foot lurrean muntatutako eguzki-sistemetan ere erabil daiteke, non trenbide-konexio erregulagarriak eta muntatzeko osagai trinkoak behar diren.

Nola hautatu Eguzki Muntaketa L-Oinak

Materialen hautaketa

Aplikazio fotovoltaiko estandarretarako, anodizatutako tratamendua duen 6005-T5 aluminio-aleazioa hautatzen da normalean, bere indarraren eta pisuaren arteko erlazioagatik eta korrosioarekiko erresistentziagatik.

Kostaldeko eremuetarako, industria-inguruneetarako edo korrosioarekiko esposizio handiagoa duten tokietarako, altzairu herdoilgaitza edo korrosioarekiko erresistenteak diren beste material batzuk hauta daitezke.

Lodiera hautatzea

Azken lodiera sistemaren karga-baldintzen, teilatuaren baldintzen eta muntaketa-diseinuaren arabera hautatu behar da.

Dimentsioaren hautaketa

L oinaren dimentsioak eguzki-errail sistemarekin eta instalazioaren egiturarekin bat etorri behar du. Parametro garrantzitsuen artean oinarriaren tamaina, altuera bertikala, zirrikituaren posizioa eta muntatzeko zuloen diseinua daude.

Neurri pertsonalizatuak eguzki-muntatzeko egitura desberdinen arabera garatu daitezke.

Hautaketa azkarraren gida

Ohiko galderak

Q1. Zer da eguzki-muntaia L oin bat?

Eguzki muntatzeko L oin bat L formako aluminiozko euskarria da PV errailak teilatuaren egiturekin edo muntatzeko oinarriekin konektatzeko erabiltzen dena. Eguzki-muntatzeko sistemetan konexio-osagai nagusi gisa balio du.

Q2. Zein material erabiltzen da PV L oinetarako?

PV L oin gehienak 6005-T5 aluminiozko aleazioz eginak daude, bere erresistentzia mekanikoagatik, propietate arinengatik eta korrosioarekiko erresistentziagatik.

Q3. Non erabiltzen dira L oinak?

Eguzki-muntaketa L-oinak metalezko teilatu-sistemetan, hormigoizko teilatu-instalazioetan, lurrean muntatutako PV egituretan eta proiektu fotovoltaiko komertzialetan erabiltzen dira.

Q4. Eguzki-muntaketa L oinak pertsonaliza daitezke?

Bai. Dimentsioak, lodiera, zirrikituen diseinua, gainazaleko tratamendua eta konexio metodoak eguzki-muntatzeko egitura desberdinen arabera pertsonaliza daitezke.

Q5. Zein da aluminiozko L oinen zerbitzu-bizitza espero da?

Material egokiekin, gainazal-tratamenduarekin eta muntaketa-osagai bateragarriekin behar bezala hautatzen direnean, anodizatutako aluminiozko L oinek sistema fotovoltaikoen epe luzerako funtzionamendu-eskakizunak bete ditzakete.

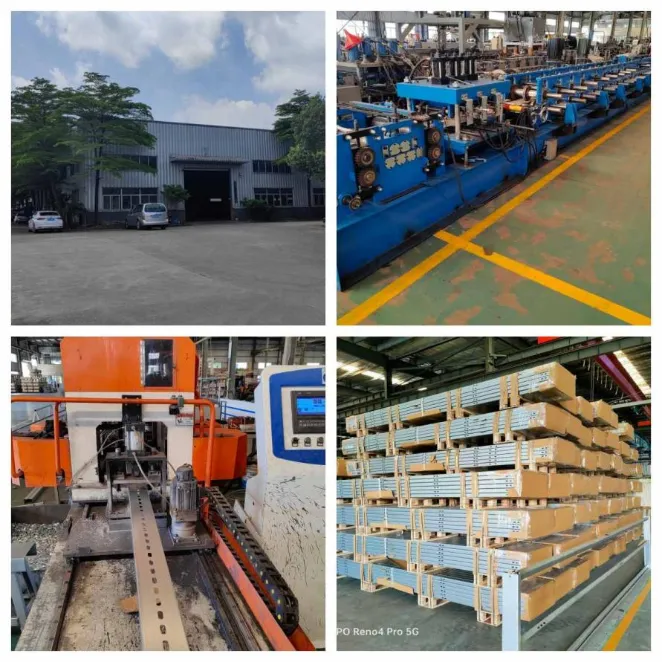

Fabrika eta Kalitate Kontrola

Xiamen Honor Energy-k eguzki-muntatzeko osagarriak ekoizten ditu fabrikazio-prozesu kontrolatuen bidez, besteak beste, lehengaien ikuskapena, konformazioa edo mekanizazioa, gainazalaren tratamendua eta azken kalitatearen egiaztapena.

Kalitate-kontrola materialaren koherentzian, dimentsio-zehaztasunean, gainazal tratamenduaren kalitatean eta produktuaren errendimenduan oinarritzen da.

Paketatze aukeren artean, egurrezko paletak eta altzairuzko paletak esportatzea, osagaiak garraioan babesteko.

Ziurtagiriak

Xiamen Honor Energyk eguzki-muntatzeko osagaien ekoizpenerako kalitate-kudeaketako estandarrak jarraitzen ditu, besteak beste:

· ISO 9001 Kalitatea Kudeatzeko Sistema

· CErekin lotutako betetze-eskakizunak

· JIS erreferentzia estandarrak
