Eguzki Lotura Plaka

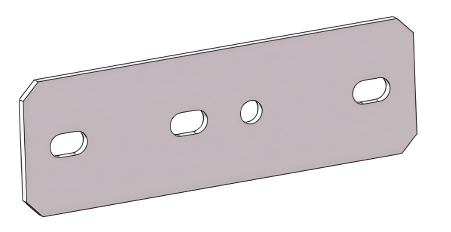

Eguzki-plaka konektatzeko izeneko zatia metalezko pieza sendo eta laua da, laukizuzen lodi baten itxura duena. Herdoila saihesteko estalita dagoen erresistentzia handiko altzairuz eraikita dago. Torlo-zulo asko zulatzen dira oso eredu zehatz eta planifikatuan. Bere lan nagusia lotura oso sendo bat izatea da. Konektore astun baten moduan funtzionatzen du, euskarri-egituraren bi zati nagusi lotzen dituena eta blokeatzen dituena: eguzki plakak eusten dituzten habe horizontalak eta lurrean ainguratuta dauden zutoin bertikalak. Zati hauek ondo lotuz, panelen eta haizearen pisu eta indar guztia egitura osoan zehar eta lurrera segurtasunez transferitzen dela ziurtatzen du.

Konexio-metodoa

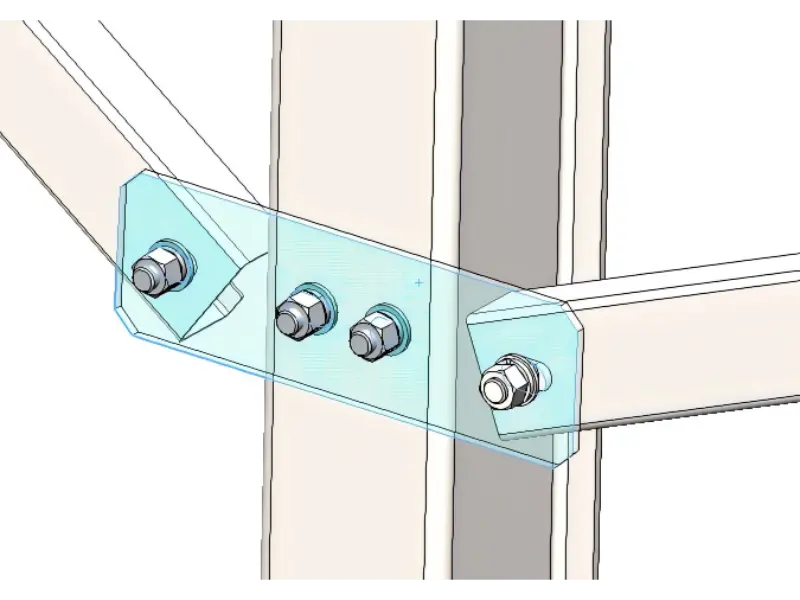

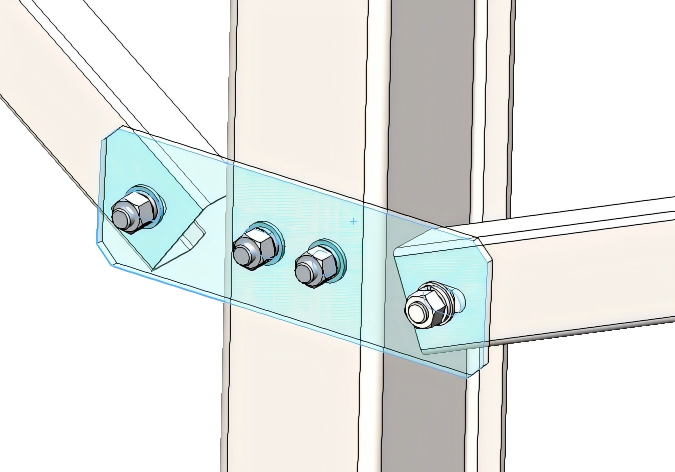

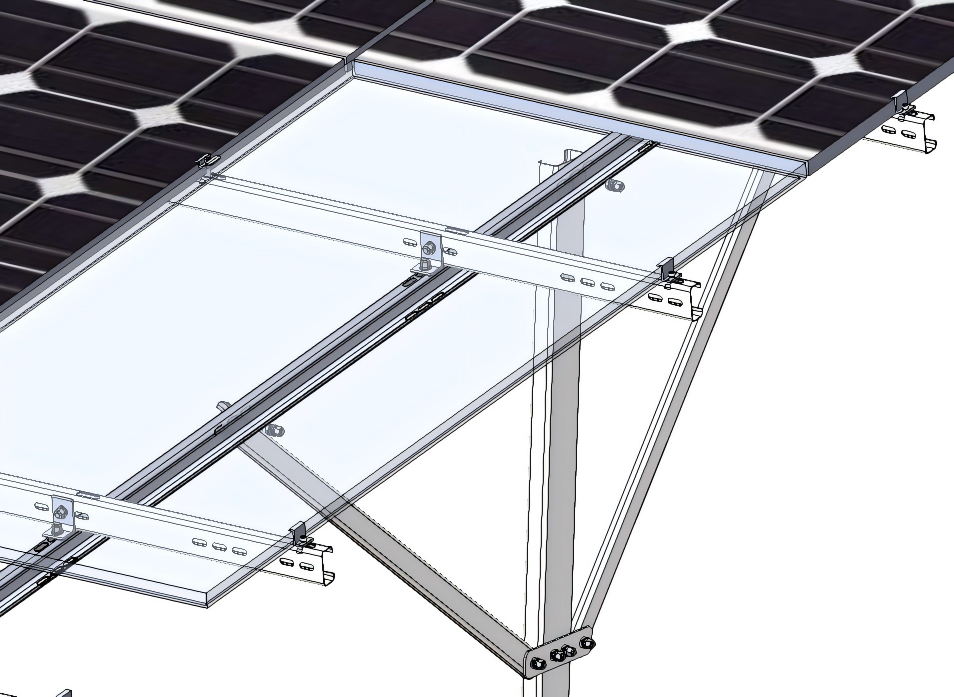

Eguzki-plaka konektatzeko normalean zutabe bakarreko lurreko euskarri sistemetan edo lurraren euskarri-sistemetan aurkitzen da diagonal gehigarria behar duten euskarri. Hau da, indar guztiak zutabe nagusira modu eraginkorrean transferitzen dituelako, horrela luzetarako habe nagusiaren luzera indartuz eta bere lekuan bermatuz. Gutxienez lau zulo izan behar ditu: zulo diagonala lotzeko kanpoko zuloak, eta zutabe nagusia lotzeko erdiko bi zuloak.

Bi aldeetako Eguzki-muntaiaren konektatzeko plakaren zuloak normalean binaka antolatuta daude, normalean bi kable inklinatu soilik lotu behar baitira zutabean. Erdiko zuloak, oro har, horizontalean binaka edo bertikalki binaka antolatuta daude. Orientazioa desberdina bada ere, tentsioaren banaketa funtsean berdina izaten jarraitzen du. Gaur egun, zuloak antolamendu bertikalean diseinatu ohi dira lerro horizontal berean tentsio-kontzentrazioa saihesteko, eta horrela egonkortasuna areagotuz.

Diseinuaren ezaugarriak

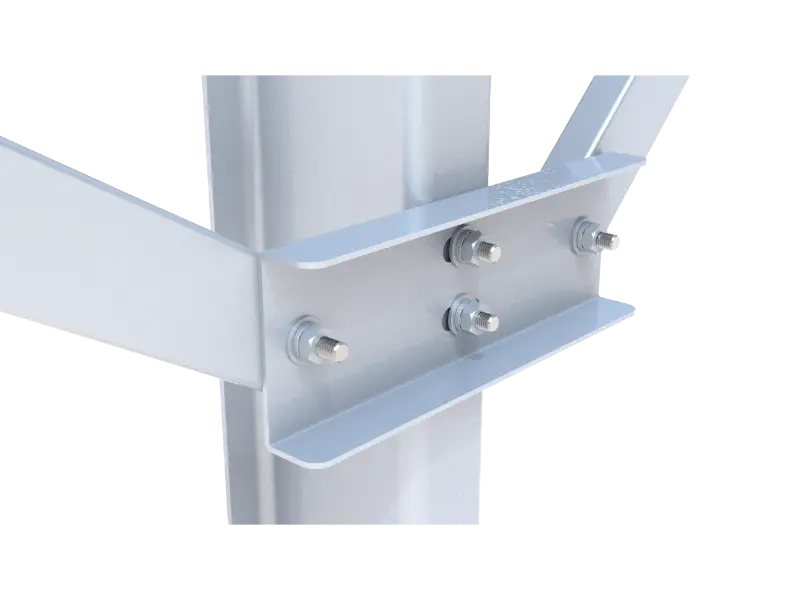

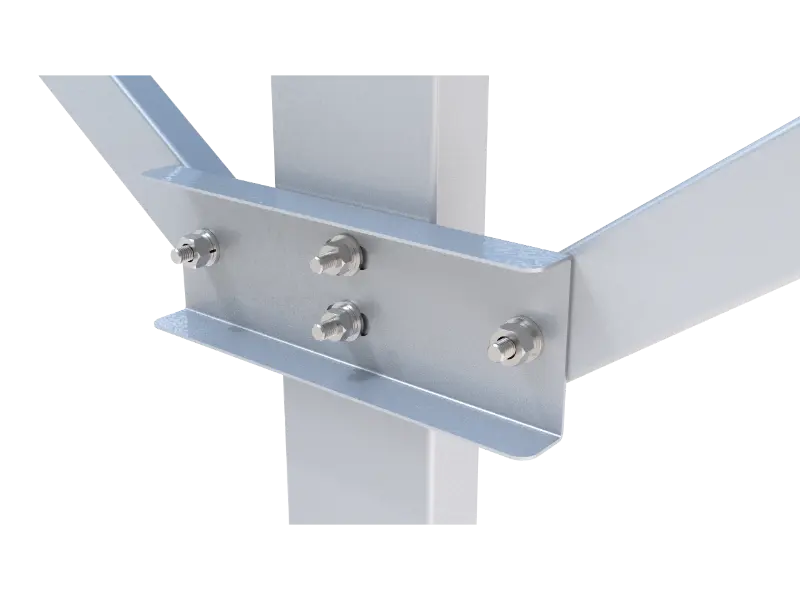

Mount eguzki-plakak ere diseinu adimenduna du: goiko eta beheko ertzak tolestuta edo tolestuta daude. Eraikitzaileek sarritan erabiltzen dute forma hau haize edo elur handia egiten duten lekuetan. Lotura-plakaren ertz tolestuek bidalketa-kutxa sendo bateko izkin indartuek bezala funtzionatzen dute. Hau ez da itxurarako soilik; benetan blokeatzen du metala flexioari eusten dion forma askoz zurrunago batean.
