PV Roof Kliploks: bat egin profilarekin, instalatu behar bezala

Honor Energia, hornitzaile profesionalaPV muntatzeko sistemaren osagarriak. Teilatuko kliploketatik bat datozen errailetara, geldiune bakarreko soluzio sorta osoa eskaintzen dugu. Gure kliplok-ek angelu-mota, zutikako jostura, trapezoidala eta azken diseinu integratuak estaltzen dituzte, merkatuan dauden profilatutako altzairuzko xafla ia guztiekin bateragarriak, pertsonalizazio ez-estandarra ere eskuragarri. Trenbidearen aldean, erresistentzia handiko aluminiozko errailak eta altzairu herdoilgaitzezko konektoreak hainbat zehaztapenetan gordetzen ditugu, karga eta zabalgune desberdinak betetzeko. EPC enpresa bat, instalatzaile bat edo fakturak ordaintzen dituena zaren ala ez - Xiamen Honor Energy-k produktu sendoekin eta laguntza azkar eta arazorik gabe estali zaitu.

Orain, teilatuaren kliplok-ei buruz: beren lan nagusia nahiko erraza da: altzairuzko teilatuaren gailur goratuei hozka egiten diete eta PV trenbide eta panel sistema osoa eusten diote. Apurtu dezagun pixka bat.
Lehenik eta behin, panelak tinko mantentzen dituzte. Horixe da kontua: zure moduluak euria, haizea edo eguraldia egiten duen edozein kasutan mantentzen direla ziurtatzea.
Bigarrenik, eta hau handia da angelu-motako eta zutik josturako teilatuetarako - kliplok hauek ez dute zulatzaile bakar bat behar. Zulorik ez isuririk ez izatea esan nahi du. Teilatuaren jatorrizko iragazgaitza oso-osorik mantentzen duzu, hau da, lantegiko edo biltegietako teilatuekin ari zarenean nahi duzuna. Horrek oso egokiak dira industria edo biltegietako teilatu handietarako.

Haizearen erresistentzia hobetzea – Kliplok batzuk igogailuaren aurkako mota gisa diseinatuta daude bereziki, eta euste-potentzia gehigarria ematen dute ekaitzetan altxatze-indar handien aurka.

Saihets-profil desberdinetara egokitzea – kliplok-ak neurrira egin daitezke altzairu xaflaren saihetsen forma eta tamaina zehatzera egokitzeko, doikuntza estua bermatuz.
Horietatik haratago, kliplok-ak tifoien aurkako sistemetan, elurra irristatzearen aurkako gailuetan eta teilatuetan aluminiozko panel apaingarriak finkatzeko ere erabiltzen dira.

Teilatu-kliploken ezaugarri nagusiak

Iragazgaitzarekin konpromezurik gabe – Hau da salmenta punturik handiena. Zulorik egiten ez denez, jatorrizko mintz iragazgaitza osorik mantentzen da. Jostura zutikako kliplokek, bereziki, blokeatutako ertzetan zuzenean hozka egiten dute, ihesak izateko arriskurik ia ezabatuz.



Instalazio azkarra – Osagai asko fabrikan aurrez munta daitezke; gunean, lekuan moztu eta torlojuak estutu besterik ez duzu. Horrek denbora eta lana aurrezten ditu.
Arinak eta korrosioarekiko erresistenteak – Kliplok gehienak aluminiozko aleazioz eginak dira (adibidez, 6063-T5 edo 6005-T5), gainazaleko akabera anodizatuarekin. Karga gehigarri gutxi gehitzen diote teilatuan eta 1000 orduko edo gehiagoko gatz-ihindura probak gainditzen dituzte.



Baina eragozpenak ere badituzte – Sartzen ez diren arren, kliplok ez daude betiko teilatuan lotzen. Epe luzeko haizea, elurra edo karga sismikoetan, pixkanaka askatu edo askatu egin daitezke. Beraz, ezinbestekoak dira aldizkako ikuskapenak.
Karga-ahalmena aldez aurretik egiaztatu behar da – Profilatutako altzairuzko estalkiek karga-ahalmen mugatua dute. PV sistemaren pisu gehigarriak ez du jatorrizko diseinuaren karga gainditu behar. Industriaren praktikak 0,15 kN/m² gutxi gorabehera karga berrietarako iradokitzen du; egia esan, panelen pisu osoa gehi muntatzeko sistema normalean 20 eta 35 kg artekoa izan ohi da metro karratuko. Lortu beti jatorrizko egitura-planoak eta egin kargaren egiaztapena instalatu aurretik.

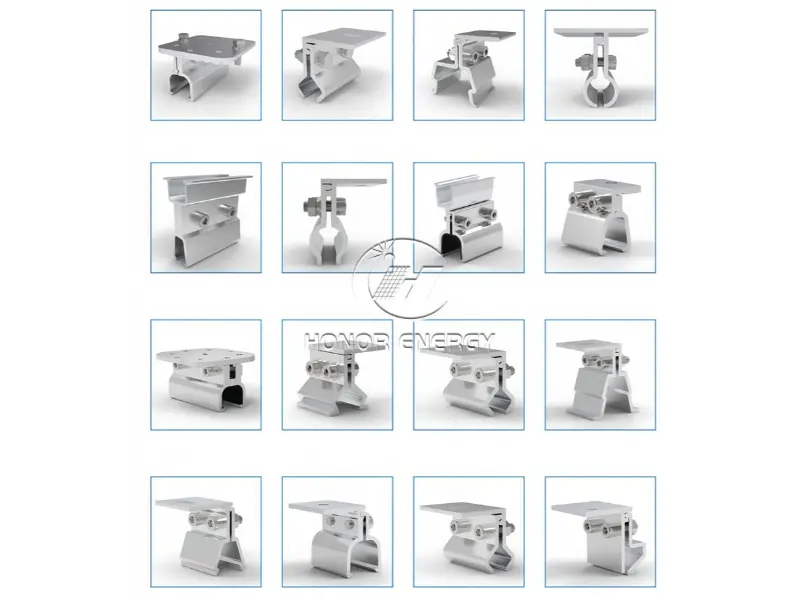

Teilatu Kliplok mota nagusiak

Kliplok aukeratzea altzairu-xaflaren profilaren araberakoa da guztiz. Saihets-forma desberdinek kliplok diseinu desberdinak behar dituzte.

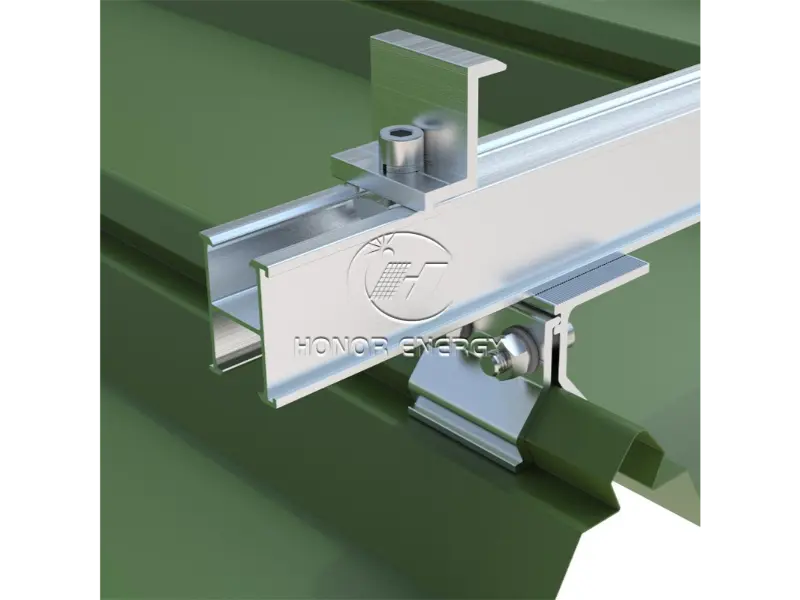

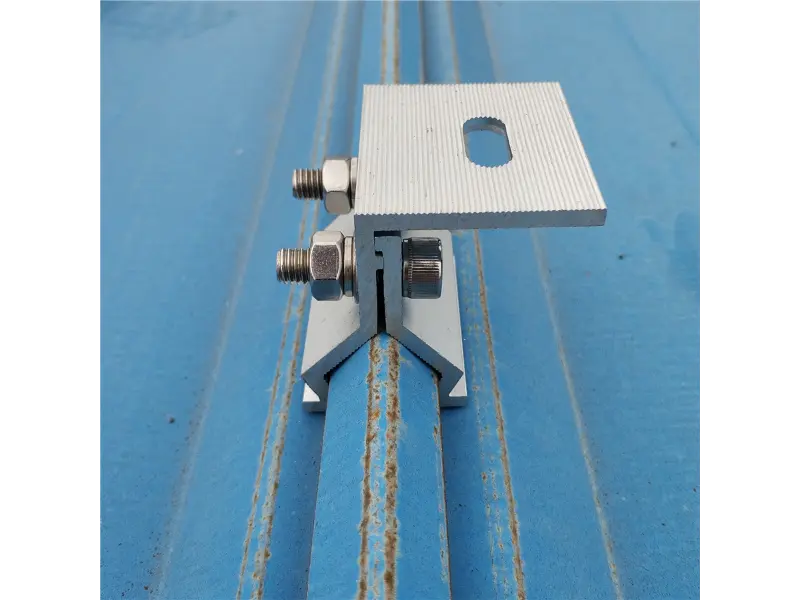

Angelu motako kliplok

Bat datorren teilatuaren profila: Angelu motako profilatutako altzairu xaflak (eredu arruntak: 470, 760, 820, etab.).
Angelu motako xaflak saihets angelu horrekin datoz; forma ezin hobea da kliplok harrapatzeko. Gure kliplok-ek saihets horri zuzenean ziztatzeko diseinatutako barailak dituzte, eta onena? Ez duzu zulo bakar bat ere egiten teilatuan. Instalazioa erraza da: kokatu aluminiozko kliplok saihetsaren gainean eta estutu torlojuak.
Gaur egun, angelu motako kliplok integratuak eskuragarri daude, errailak muntatzeko beharra guztiz ezabatzen dutenak; moduluak zuzenean kliplok finkatu daitezke, instalazio-denbora nabarmen murriztuz.

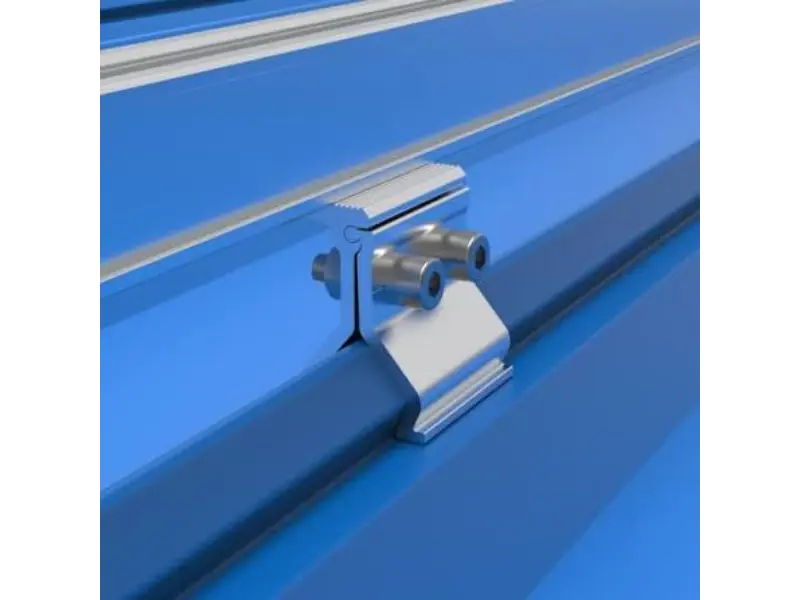

Zutik-Jostura kliploks

Bat datorren teilatuaren profila: Jostura zutik profilatutako altzairuzko xaflak (eredu arruntak: 400, 430, etab.).
Xafla horien saihetsak bertikalki altxatuta eta elkarri lotuta daude. kliploks jostura bertikalean lotu besterik ez dago - berriro ere, ez da sartzerik behar. Hefei BOE erdieroaleen teilatuko PV planta bezalako mundu errealeko proiektuetan, neurrira diseinatutako jostura zutikako kliplokak erabili ziren muntatzeko sistemarako.



Kliplok trapezoidalak (T motakoak).

Bat datorren teilatuaren profila: Profil trapezoidaleko altzairuzko xaflak.
Xafla trapezoidalak trapezoide formako saihets sinpleak dituzte angelu edo zutik jostura motak blokeatzeko ezaugarri konplexurik gabe. Saihets hauek ez dute kliploking puntu fidagarririk ematen; Hori dela eta, gaur egungo ohiko praktika altzairuzko xaflan sartzen diren eta azpian dauden purlinetan ainguratzen diren torlojuak erabiltzea da.
Alde txarra agerikoa da : zulatzeak geruza iragazgaitza zulatzen du, eta ihes-bide bat sortzen du. Teilatu trapezoidaleetarako, iragazgaizte-neurri gehigarriak ezinbestekoak dira: EPDM gomazko kuxinak instalatu kliplok eta altzairu-xaflaren artean, eta aplikatu eguraldiarekiko erresistentea den silikonazko zigilatzailea torloju-zulo bakoitzaren inguruan (10 urte baino gehiago iraun dezake). 2023an, Nantong-en tifoi batek 12 fotovoltaiko proiektu irauli zituen; hutsegiteen % 60 baino gehiago zulatutako puntuetan korrosioa eta haustura izan ziren.



Kliplok integratuak

Diseinu berriagoa da, muntatzeko errailak ezabatzen dituena. Kliplok pieza bakar gisa osatuta dago, arina eta sendoa. PV moduluak zuzenean kliplok gainean munta daitezke, materialaren kostuak aurreztuz eta karga garraiatzeko ahalmena hobetuz.





Aukeratzeko eta Instalatzeko Aholkuak

Lotu kliplok mota teilatuaren profilarekin – Angelu motako kliplok ez dira erabili behar xafla trapezoidaleetan, eta T motako kliplok ez dira egokiak beste profiletarako. Okerrak askatzea eta ihesak eragiten ditu.
Ez jarri torlojuak gogorregi; normalean 20 eta 30 N·m-ra jotzen dugu. Harago joan eta altzairuzko xafla zapalduko duzu, iragazgaiztasuna nahasten duena.
Eta zeruagatik, ez ezazu saltatu zigilatzailea. Kliplok eta teilatuaren arteko tarte txiki hori ura sartzen da zehazki, beraz, behar bezala bete.
Era berean, saihestu egun euritsuetan lan egitea. Hezetasunak zigilatzailearen itsatsi ahalmena hiltzen du, eta hori geroago ihes egiteko errezeta da.

Azken gauza: jarraitu ohiko kontrolekin. Eman torlojuei eta zigilatzaileari behin sei hilabetean behin, eta egin beti txanda gehigarria ekaitz handi baten edo elurte handi baten ondoren.
Ez utzi haien tamainak engainatzen - kliplok-ek astunak egiten dituzte. Lortu mota egokia eta instalatu ondo, eta sistema azkarra, ihesik gabekoa eta fidagarria izango duzu. Oker egin, eta ordainduko duzu: belaunaldi txikiagoa, teilatuaren kalteak edo okerrago, panelak askatzea. Trikimailua erraza da: lotu zure kliplok teilatuan, estutu behar bezala eta mantendu mantentze-lanetan.
