Erdialdeko giltza eta amaierako giltza

Izan gaitezen zintzoak: jendeak PV muntaketa sistemei buruz hitz egiten duenean, arreta guztia errailetara, zutoinetara, zimenduetara jartzen da. Baina eguzki-panelak bere horretan eusten dituzten piezak besarkadak dira...erdiko besarkadak eta amaierako clanpliak. Xiamen Honor Energy-n, nahikoa denbora daramagu negozio honetan gauza bat jakiteko: zure besarkadak huts egiten badu, zure array osoa arazoak izango ditu.

Zer dira zehazki erdiko euskarria eta amaierako euskarriak, eta zergatik behar dituzu biak?

Egia esanda, biek oinarrizko lan bera egiten dute: eguzki-panelak errailetan eustea. Baina esertzen diren lekuak egiten du aldea. Erdiko besarkadak bi panelen artean sartzen dira.

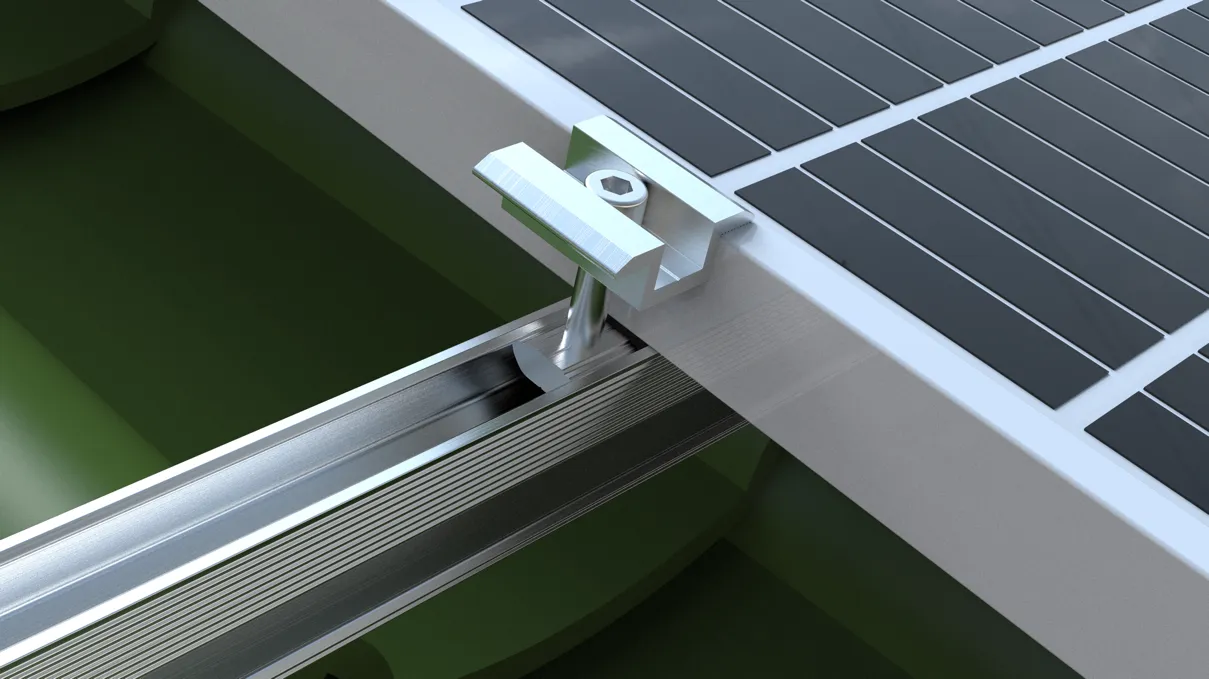

Irudikatu hau: panel bat ezkerrean eta beste bat eskuinaldean dituzu, eta erdiko besarkada bat hutsunean kokatzen da, bien ertza aldi berean helduz. Tartea berdina mantentzen du, panelak lerrokatzetik ateratzeari uzten dio eta dena estu blokeatzen du azpiko errailarekin. Panel bakoitzak horietako bi behar ditu, bat alde bakoitzean. Amaierako besarkadak liburu-ontziak dira. Errenkada bakoitzaren hasieratik eta amaierara doaz, lehenengo eta azken panelaren kanpoko ertza bakarrik helduz. Haien lana haizeak jotzen duenean errenkada osoa alboetara ez lerratzea da. Horiek gabe, panelen ilara hori pixkanaka galduko litzateke denborarekin. Beraz, termino arruntean: erdiko besarkadak konektatzen dira eta amaierako besarkadek txapa. Erabili biak, edo zure array ez da denbora luzez elkarrekin egongo. Bukaerako besarkadak (alboko besarkadak edo ertzeko euskarriak ere deitzen dira) panel-lerro bakoitzaren kanpoko ertzetan instalatzen dira. Bukaerako besarkada bakoitzak moduluaren kanpoko ertza bakarrari eusten dio, "txapel" gisa jokatzen du, haize edo bibrazio gogorren ondorioz ilara osoa alboetara mugi ez dadin. Bukaerako euskarriek erdiko euskarriek baino diseinu zainduagoa behar dute, panel bakarrari eusten diotelako; kargapean, markotik biratu edo irrist egiten dute behar bezala diseinatuta ez bada. Termino sinpleetan: erdiko besarkadek panelen arteko konexioak maneiatzen dituzte, eta amaierakoek ertzak. Biak behar dituzu panel indibidualen ilara bat egitura sendo eta bakar batean bihurtzeko.

Zehaztapenak

Merkatuko panel gehienekin bateragarria Gure erdiko euskarria eta amaierako euskarriak bateragarritasun handiena lortzeko diseinatuta daude. PV modulu nagusiek 30 mm eta 50 mm bitarteko lodiera dute, eta gure produktuek ia guztiak estaltzen dituzte. Erdialdeko giltza-tamaina estandarrak (moduluaren lodiera): 30mm / 33mm / 35mm / 38mm / 40mm / 45mm / 50mm Amaierako besarkatze-tamaina estandarrak (moduluaren markoaren altuera): 35mm / 40mm / 45mm / 50mm Pintza-luzera: 40mm, 50mm, 60 mm-ko luzera estandarra eskuragarri. Panelen tartea (erdiko besarkadura): 20 mm, 26 mm, 28 mm, etab. Erdialdeko euskarri erregulagarriak eta mutur erregulagarriak ere eskaintzen ditugu, 30/34/38/42 mm edo 35/40/45/50 mm modelo bakarrean estaltzen dituztenak. SKU gutxiago zure biltegian, buruhauste gutxiago lantokian.

Materialak eta akabera

Aluminiozko gorputza, altzairu herdoilgaitzezko tresneriazko euskarriak kanpoan esertzen dira, eguzkia, euria eta urtez urte tenperatura aldaketen eraginpean. Materiala egokia ez bada, hiru edo bost urte barru herdoildu egingo dira. Gure erdiko besarkadak eta amaierako besarkadak 6063-T5 aluminiozko aleazioz eginak dira - PV muntaketa-industrian aluminiozko kalifikaziorik frogatuena eta erabiliena. Trakzio-erresistentzia handia, pisu txikia eta korrosioarekiko erresistentzia bikaina eskaintzen ditu, kanpoko inguruneetan 20-25 urteko iraupenarekin. Gainazalaren tratamendua anodizatua da: zilar naturala edo akabera argia, oxido-filmaren lodiera 8-10 mikrarekin. Film mehe honek izugarri hobetzen du korrosioarekiko erresistentzia. Anodizatu beltza edo estaldura elektroforetikoa ere eskuragarri dago eskakizun berezietarako. Tresneria 304 edo 316 altzairu herdoilgaitza da, aluminiozko piezak oraindik egoera onean dauden bitartean herdoilduko ez diren torlojuak eta azkoinak. Labaintze-kontrako kuxinak EPDM kautxuz (etileno propileno dieno monomeroa) eginda daude, euskarriaren eta moduluaren markoaren artean jarrita. Kosxina hauek bi helburu betetzen dituzte: marruskadura areagotzen dute haize-kargaren azpian panelen mugimendua saihesteko, eta horma-indarra moteltzen dute aluminiozko markoa urratu edo deformatzeko. EPDM kautxua UV erresistentea da eta zahartzearen aurkakoa da, eta fidagarritasunez funtzionatzen du -40 °C-tik 80 °C-ra.

Zein motatakoak eskaintzen ditugu?

Erdialdeko besarkadak eta amaierakoak nahiko sinpleak direla pentsatuko zenuke, eta halaxe dira, batez ere. Baina urteen poderioz, jakin dugu tamaina bakarra ez dela guztietarako egokitzen. Proiektu desberdinak, panel desberdinak, gunearen baldintza desberdinak - denek zerbait desberdina eskatzen dute. Beraz, hona hemen stockean gordetzen duguna: erdiko euskarri estandarrak - hauek dira zure lan-zaldiak. Ohiko marko kristalinozko silizio paneletara egokitzen dira, proiektuen %90ean ikusten dituzun modukoak. Modulu lodierarekin bateragarria da 30 mm-tik 50 mm-raino. Ezer dotorerik, sendoa eta fidagarria besterik ez. Bukaerako euskarri estandarrak - ideia bera, baina kanpoko ertzetarako. Lodiera-tarte bera, instalazio zuzen bera. Egin behar dutena egiten dute eta ondo egiten dute.

Erdialdeko giltza erregulagarriak

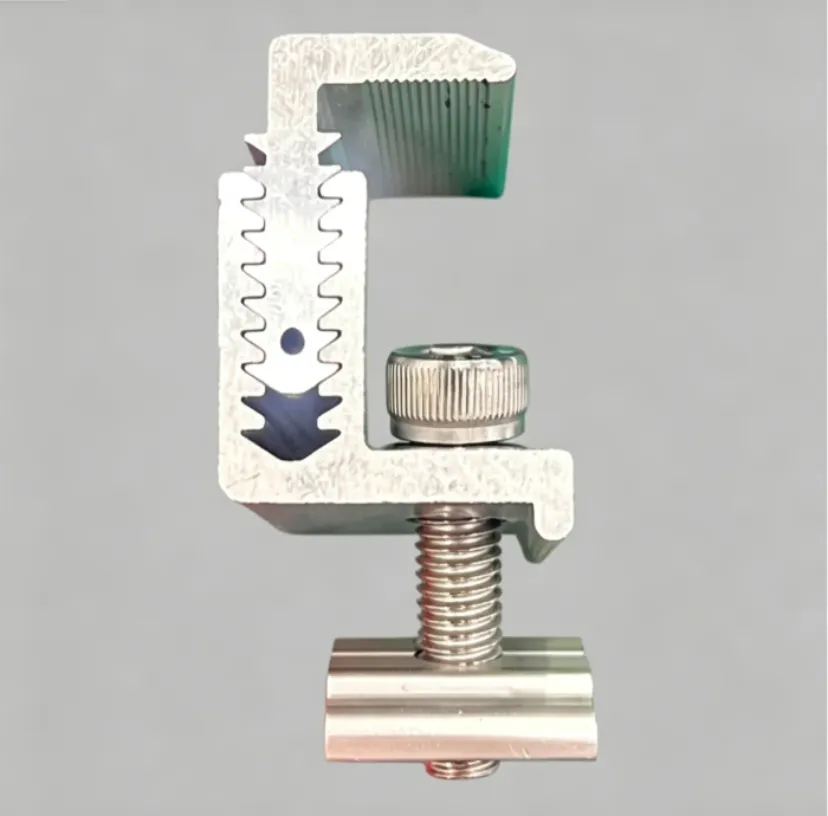

Hemen gauzak adimentsuak dira. Pintza bakar batek hainbat lodiera estaltzen ditu: 30/34/38/42 mm edo 35/40/45/50 mm modelo batean. Ez da gehiago asmatzen zein lodiera behar duzun, ez da lau pieza ezberdin gorde lau lan ezberdinetarako. Hartu kutxa bat eta eszenatoki gehienetarako estalita zaude. Mutur besarkatz erregulagarriak: kontzeptu erregulagarri bera, baina ertz posizioetarako. Errenkaden muturretan malgutasun bera ematen dizu. Film meheko erdiko eta amaierako besarkadak - hauek berezitasun samarrak dira. Film meheko moduluak kristalezko panel estandarrak baino askoz ere meheagoak dira; 5 eta 7,7 mm bitartekoak hitz egiten ari gara. Besarkada arruntek ez dituzte behar bezala helduko. Beraz, masailezur-profil estuagoa duten dedikatuak egiten ditugu, film meheko panelak modu seguruan eusteko bereziki diseinatuak, ertzak kaltetu gabe. Hori da gure hamaikakoa. Eskaintza estandar hauetatik kanpo zerbait behar baduzu (lodiera ez-estandarra, luzera zehatz bat, akabera jakin bat), lasterketa pertsonalizatuak ere egin ditzakegu.

Instalazioa

Sinplea, azkarra, ez da zulaketarik behar Pintza-instalazioa erraza da, ez da paneletan zulatzea. Prozedura estandarra: muntatu errailak (U-kanala, C-kanala edo aluminiozko errailak) euskarri-egituran, jarri PV panelak gainean, jarri erdiko besarkadak ondoko panelen artean eta amaierako besarkadak kanpoko ertzetan, gero estutu torlojuak. Modulu bakoitzak erdiko bi euskarria behar ditu, eta errenkada bakoitzak bi amaierako euskarri behar ditu. Gomendatutako estutze-momentua 8-15 N·m-koa da, moduluaren lodieraren eta gunearen baldintzen arabera. Solteegia, eta panelak aldatuko dira haizearekin; estuegi, eta moduluaren markoa kaltetzeko arriskua duzu. Bidalketa bakoitzean momentuaren gomendio zehatzak sartzen dira.

Aplikazioak

Teilatuetatik hasi eta lurreko muntaietaraino, kotxeak BIPV erdiko besarketetara eta amaierako besarkadetaraino erabiltzen dira PV instalazio mota guztietan. Banatutako teilatupeko PV: altzairuzko teilatu korrugatuak, hormigoizko teilatu lauak, teilazko maldadun teilatuak—Bretzek panelak errailetan ziurtatzen dituzte. Lurrean muntatutako eguzki-ustiategiak: hamarnaka mila panel panelez panel konektatzen dira erdiko eta amaierako euskarriekin. Zer esan kotxeak? Istorio berdina: panelak kotxe-egituran doaz, eta besoek beti egiten dutena egiten dute: dena estu eutsi.

BIPV pixka bat ezberdina da, panelak benetan eraikinaren zati direlako. Baina asmatu zer? Besarkadak behar dituzu oraindik. Ez dira aukerakoak.

Eta egia esan, ez du axola beira bakarreko edo beira bikoitzeko moduluak, lauak edo inklinatuak erabiltzen ari zaren ala ez; erdiko besarkadak eta amaierako besarkadak dira multzo osoa desegiten ez duen kola. Horiek gabe, panel solte pila bat besterik ez duzu lortu.

Zergatik aukeratu gure produktuak?

Ez dugu azukretuko—Xiamen Honor Energyk urteak daramatza PV muntaketa-lanean. Eguzki-instalazio batean gauzak oker non dauden ondo dakigu. Besarkadak txikiak izan daitezke, baina jendeak espero baino maizago huts egiten dute. Torloju solteak, kautxu zahartua, anodizatutako estaldura gastatua: xehetasun horietako edozeinek multzo osoaren segurtasuna arriskuan jar dezake. Hori dela eta, ez ditugu materialen izkinak mozten: 6063-T5 aluminioa, 304 altzairu herdoilgaitza eta EPDM kautxua, guztiak industriako irtenbide frogatuak. Anodizatze egokiak 20 urtez kanpoan zerbitzua ematen du arazorik gabe. Gure zehaztapenak merkatuko panel gehienak hartzen ditu: 30 mm eta 50 mm arteko lodiera, batez ere guztiak estalita. Eta neurri pertsonalizatuak behar badituzu, hori ere egin dezakegu. Beso txikiak dira. Baina ez itzazu gutxietsi. Utziko ez zaituen besarkada fidagarriak behar badituzu, jarri harremanetan.
