Eguzki amaierako besarkada

Osagai finkoak: Pintza-gorputzaren eta torlojuen koordinazioaren bidez, modulu fotovoltaikoen amaiera euskarriaren gida-errailetan irmo lotzen da, moduluen auto-pisua eta kanpoko karga orekatuz (haizea eta elurra, haizearen presioa, esaterako).

Buffering-babesa: amaierako besarkatze batzuk gomazko edo silikonazko juntadurak dituzte barruan, eta horrek osagaien markoaren eta metalezko euskarriaren gorputzaren arteko marruskadura zuzena murrizten du, markoa urratu ez dadin eta, aldi berean, tenperatura aldaketek eragindako hedapen eta uzkurtze termikoa arintzen dute.

Egokitzapena eta doikuntza: Eguzki-panelen amaierako besarkaden zehaztapen desberdinak lodiera desberdinetako modulu fotovoltaikoetara (normalean 20-50 mm-ko) eta marko mota desberdinetara (adibidez, aluminio-aleazioa, beira-zuntzez indartutako plastikoa) egokitu daitezke, hainbat instalazio-baldintza betez.

Amaierako errailaren besarkada oso erabilia da lurrean muntatutako zentral fotovoltaikoetan, teilatupeko sistema fotovoltaiko banatuetan eta gortina-horma fotovoltaikoetan. Bereziki egokia da osagaien alboak finkatu behar diren lau edo inklinatutako instalazio-egituretarako. Ezinbesteko finkatze-osagai osagarria da euskarri fotovoltaikoko sistemetan.

Bukaerako besarkada lau motatan banatzen da:

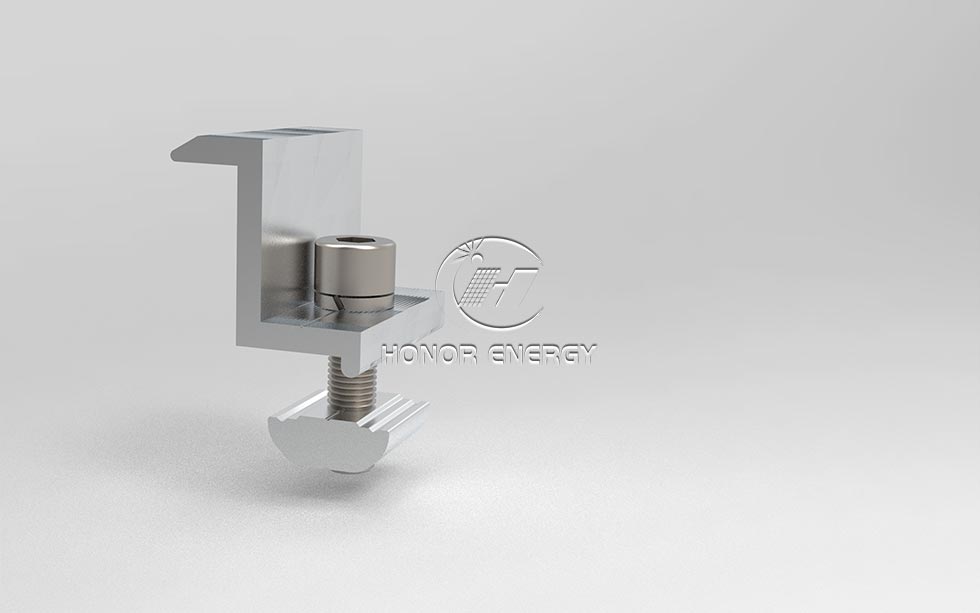

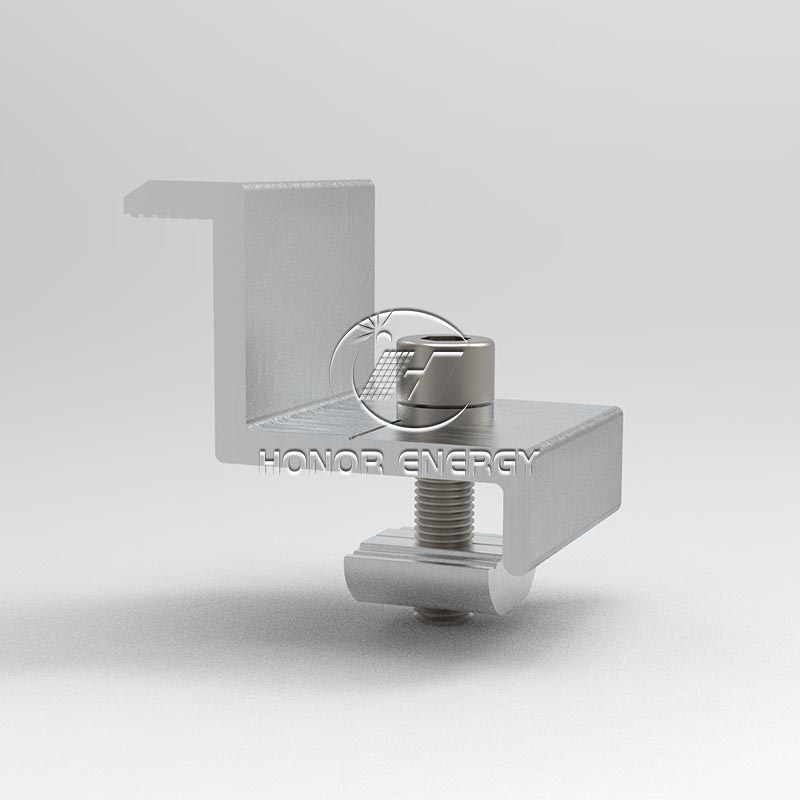

1.Bukaerako besarkadura arrunta: torlojuaren doikuntza lodiera anitzeko osagaietara egokitzen da, zehaztapen-desberdintasunei malgutasunez erantzuten die.

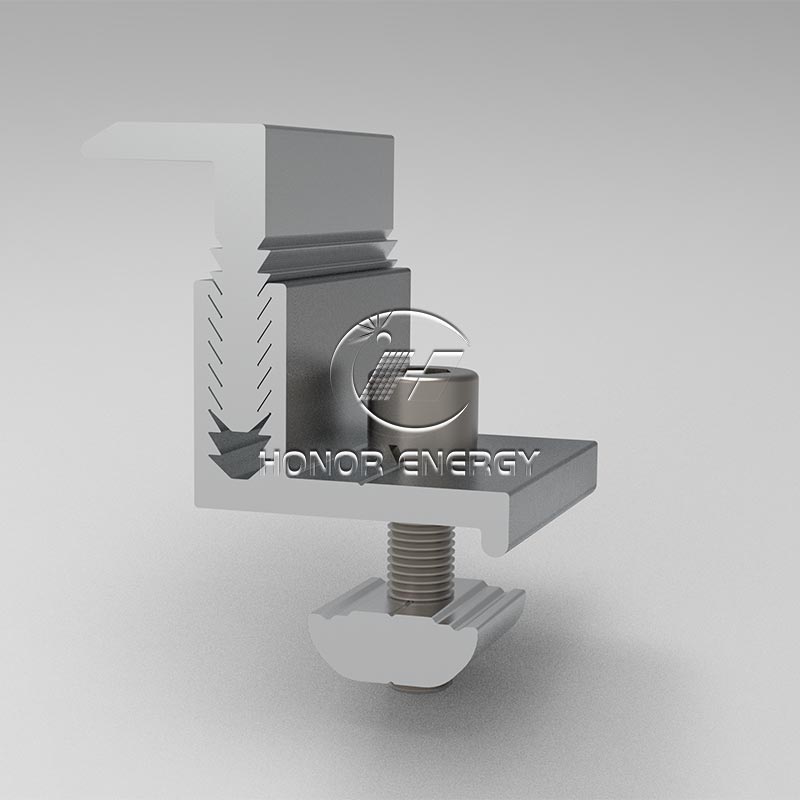

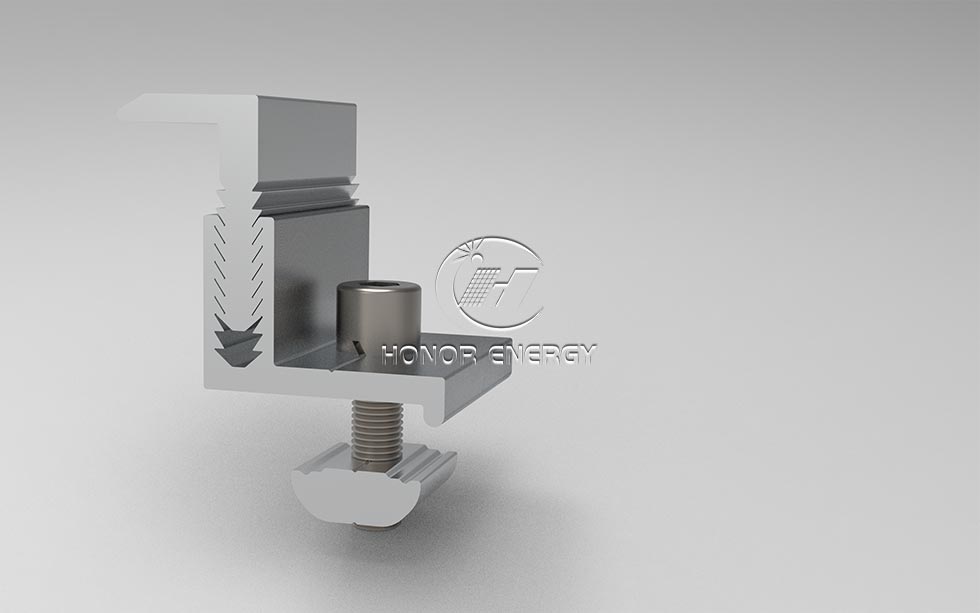

2.Egokigarria den muturra: torlojuaren doikuntza lodiera anitzeko osagaietara egokitzen da, zehaztapen-desberdintasunei malgutasunez erantzuteko.
3.Plastikozko hegalaren amaierako besarkada: plastikozko bridak eta junketekin, marradura erresistentea da, estresa murrizten du eta markoa babesten du.

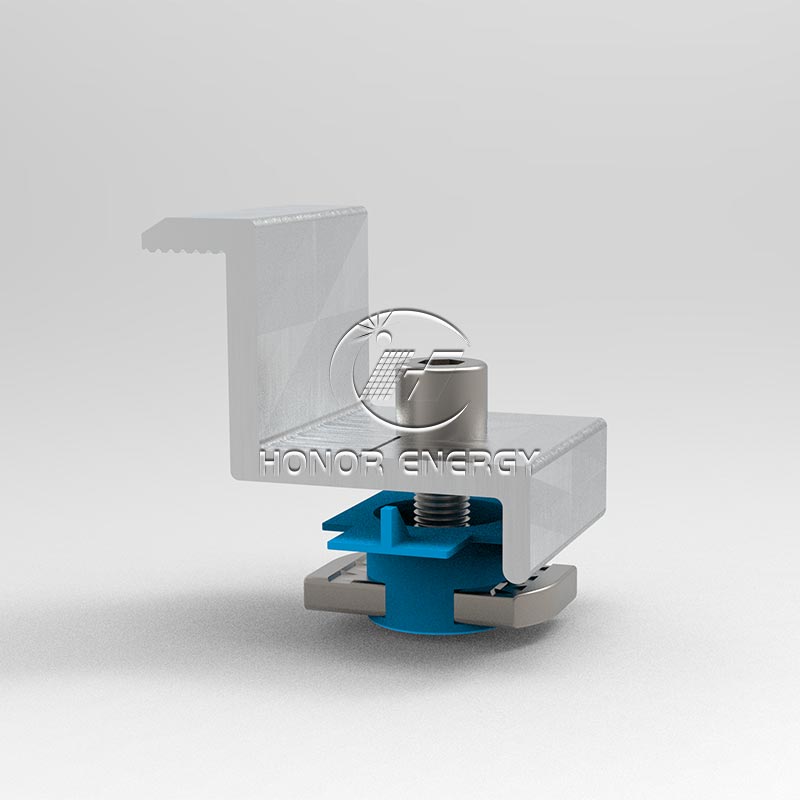

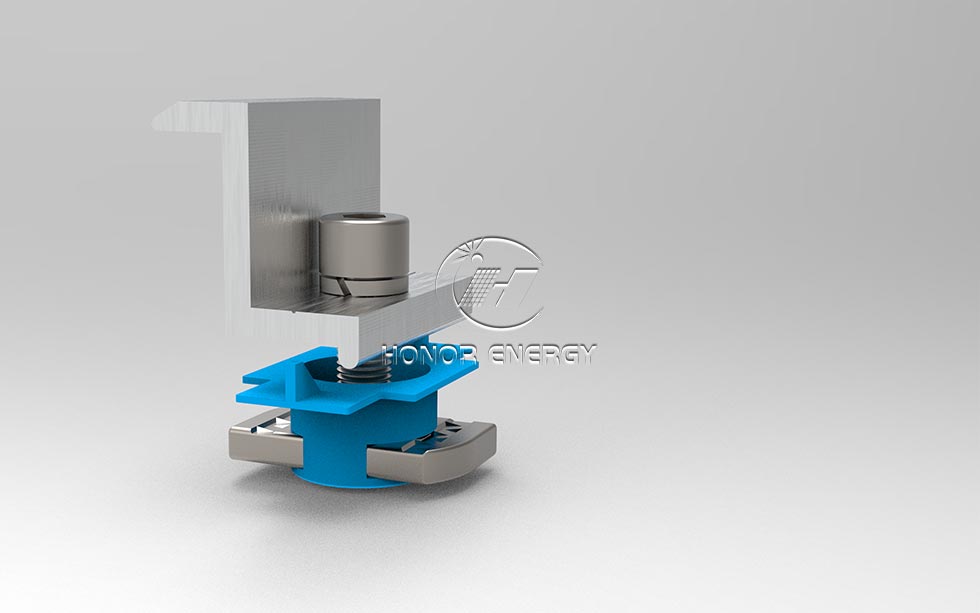

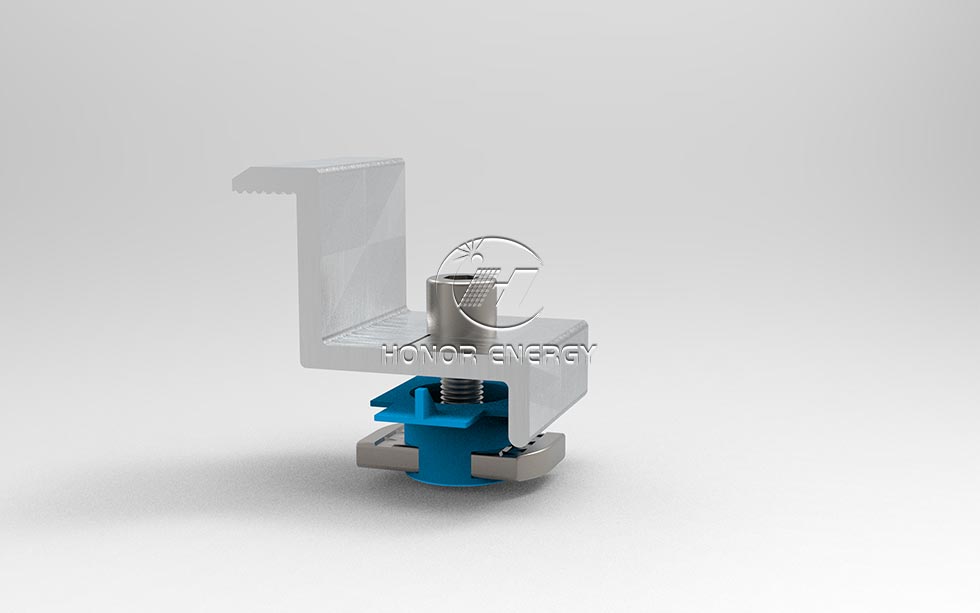

4.Bukaera azkarra: Snap-on/slot diseinuak tresnarik gabeko instalazio azkarra ahalbidetzen du eta eskala handiko eraikuntza bizkortzen du.

abantaila

1.Eredu sorta osoa: erregulagarriak, estandarrak, plastikozko hegalak eta modelo azkarrak eskuragarri daude, 20 eta 55 mm bitarteko osagaiekin bateragarriak, marraduraren erresistentzia eta instalazio azkarrerako baldintza guztiak betetzen dituztenak.
2. Xehetasun puntuak: plastikozko hegaleko modeloak buffer bikoitzeko babes marko bat dauka, eredu erregulagarria zehatz-mehatz finkatuta dago, modelo beltzak paisaia nahasketa mate bat du eta 100.000 zikloren ondoren instalatzeko snap-on iraunkortasuna probatu da.
3.Lasaitasun bermea: IEC ziurtagiria + 12 urteko bermea, galera txikiarekin eta lasaitasunarekin erosketa handia

Instalazio-argibideak

Instalatu aurretik

Egiaztatu eredua eguzki-muturreko euskarriaren lodierarekin bat datorrela (20-55 mm), eta garbitu instalazioaren gainazaleko olio-orbanak eta hautsa.

Instalazio prozedura

Kokatzea: erdiratu besarkada gorputza osagaiaren alboaren eta gida-errailaren artean, eta lerrokatu ertzak.
Aurrez finkatzea: eskuz estutu torlojuak indarra arina aplikatzeko eta osagaiak berdintzeko.
Estutzea: Erabili giltza dinamometricoa 8-12 N · m-tan estutzeko, inolako solterik gabe egokitzea ziurtatzeko.

Edizio Berezia Oharra

Plastikozko hegalaren amaierako besarkada: plastikozko brida osagaiaren ertzarekiko guztiz lerrokatuta egon behar du.
Bukaera bizkorra: txartelaren zirrikituan sartu ondoren, sakatu beklea "klik" batekin blokeatu arte, eta, gero, sakatu astiro-astiro desplazamendurik ez dagoen arte.
