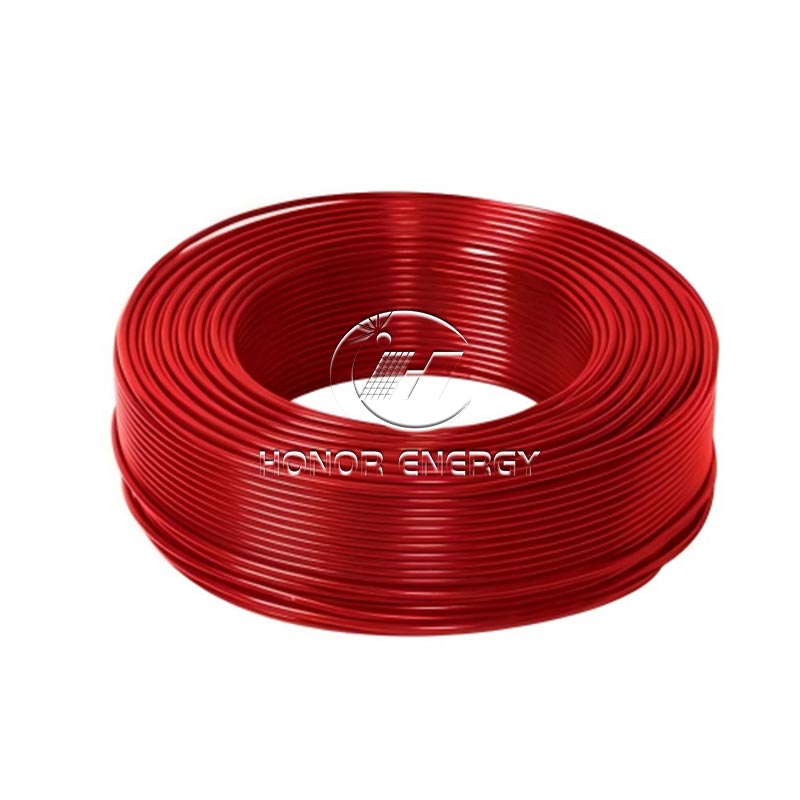

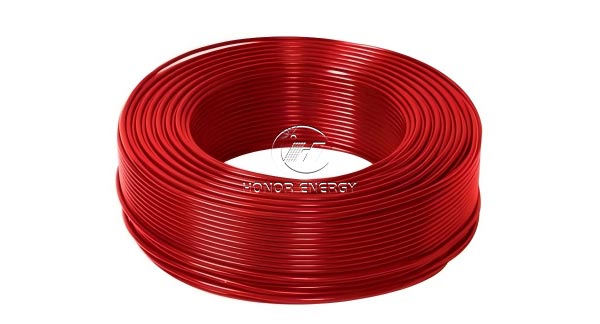

Eguzki-kablea

Funtzionalki, eguzki-kableek sistema fotovoltaikoetan potentzia-transmisioaren zeregin garrantzitsua hartzen dute. Panel fotovoltaikoko moduluaren irteera-muturretik inbertsorera eta, ondoren, konbinazio-kutxa bezalako ekipamenduak konektatu arte, beharrezkoa da galera baxuko potentzia transmisioa lortzea, energia sortzeko eraginkortasuna kableen errendimenduak eraginik ez duela ziurtatzeko.

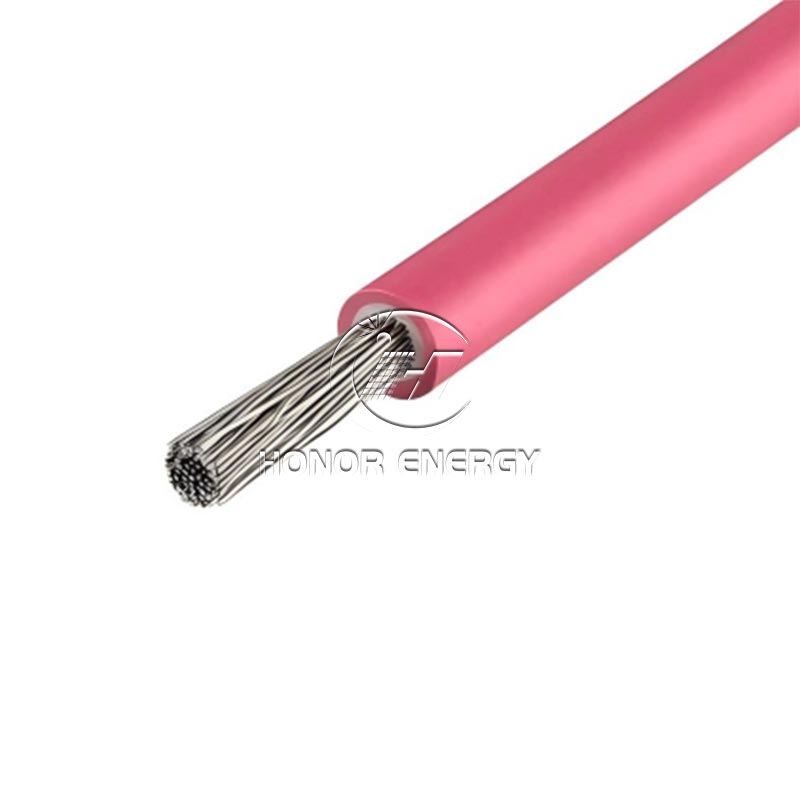

PV kableek babes-geruza anitz dituzte. Barruko hariak gehienbat purutasun handiko kobrea edo kobre estaniatua dira, eta oso onak dira elektrizitatea eramateko. Isolamendua eta kanpoko estalkia? Eguraldi txarrari eusten dioten material gogorrak erabiltzen dituzte, gurutzatutako polietilenoa adibidez. Material hauek zuzeneko eguzki-argia, haizea eta euria har ditzakete, beraz, kableek denbora luzez irauten dute.

Errendimenduari dagokionez, muturreko inguruneekin bateragarria da. -40 ℃ eta 90 ℃ arteko tenperatura tartean egonkor funtziona dezake, 20 urte baino gehiagoko zahartze ultramoreen aurkako errendimenduarekin. Ozonoari eutsi diezaioke eta azidoak eta alkaliak ere maneiatu ditzake. Horrek esan nahi du leku guztietan funtzionatzen duela, basamortuetan edo kostaldean.

Abantaila segurtasunean eta iraunkortasunean datza. Eguraldiarekiko erresistentzia proba zorrotzak gainditu ditu, ez du hauskortasuna tenperatura baxuetan, ez du isolamendua galtzen tenperatura altuetan eta nolabaiteko gaitasun bat du kolpe mekanikoei aurre egiteko. Instalatzeko erraza da eta sistema fotovoltaikoen epe luzerako funtzionamendu egonkorretarako funtsezko hari bat da.

abantaila

1.Eguraldiarekiko erresistentea eta iraunkorra: -40 ℃ eta 90 ℃ arteko muturreko tenperatura-desberdintasunetarako egokia, zahartze ultramorearen aurkako 25 urtez erresistentea, kanpoan pitzadurarik edo gogortzerik gabe.
2.Hondakin baxua, eraginkortasun handia: garbitasun handiko oxigenorik gabeko kobrezko eroaleek transmisio-galerak %5 baino gehiago murrizten dituzte kable arruntekin alderatuta.
3.Malgua eta instalatzeko erraza: malgutasun ona mantentzen du tenperatura baxuetan, kolpe mekanikoekiko erresistentea da eta eszenatoki konplexuetan instalatzeko erosoagoa da.

4.Ondo jokatzen du eguzki-panel eta inbertsore mota guztiekin. Eta etengabe jarraitzen du, basamortuan edo kostaldean egon.

Instalazio Gida

1.Aukeratu kable egokia: eguzki-energia sistema zenbaterainokoa den eta behar duenaren arabera, korronte nahikoa eraman dezakeen kable bat behar duzu, eguraldiari aurre egin, UV argiari aurre egin eta abar. Gainera, bere tentsio nominalak sistemaren funtzionamendu-tentsio beharrekin bat egin behar du.

2.Eguzki fotovoltaiko kableak konfiguratzean, mantendu hariak ahalik eta laburren. Ez pasatu beroegiak, hezeak edo errazak kaltetzen dituzten lekuetatik. Kableen bideak ez dira gurutzatu, estutu edo bihurritu behar. Makurtu behar dituzunean, utzi behar adina leku kurbarako. Hartu plastikoz isolatutako kableak, adibidez; tolesten dituzunean, kurbak kablearen kanpoko zabalera baino 10 aldiz handiagoa izan behar du gutxienez.

3.Lotu kableak eskuinera: Erabili euskarri edo hormetan eguzki-kableak eusteko. Kableen erretiluetan gora eta behera zuzen exekutatzen dituzunean, ziurtatu korronte-kableen hasiera eta amaiera, baita bihurgune edo konexioen bi aldeak ere.

4.Ziurtatu konexioak estu daudela: irudikatu zenbat kendu behar den kablea terminal-blokearen tamainaren arabera. Sartu alanbrea blokean zehar, eta, ondoren, erabili aliketak estutzeko; honek kontaktua sendo mantentzen du. Konexioa lehor egon behar bada, bildu zinta iragazgaitzarekin edo erabili iragazgaitza juntura bat zigilatzeko.

5.Egin isolamendu-probak: instalazioa amaitu ondoren, isolamendu-probak egin behar dira kable fotovoltaikoetan, haien isolamendu-errendimenduak baldintzak betetzen dituela ziurtatzeko.
